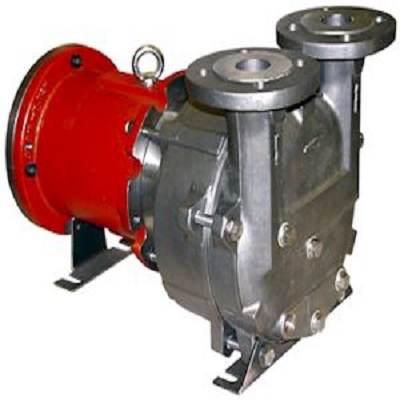

پمپ وکیوم آبی

پمپ وکیوم آب در گردش یا همان پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ) را می توان یکی از محبوبترین و پرکاربردترین پمپ های وکیوم ( وکیوم پمپ ها ) دانست. کاربرد وسیع پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ) در صنایع جهت جابجای انواع گازها و مایعات به علل متعددی از جمله تک محوره بودن، عدم اصطکاک بین قطعات مکانیکی و استهلاک کم پمپ است. اگر مایع در وکیوم آبی باشد می‌توان تا فشار ۳۳ میلی بار رسید که این فشار همان فشار بخار آب در دمای ۱۵ درجه سانتیگراد است. برای دستیابی به فشارهای پایین‌تر می‌توان از روغن بعنوان مایع در گردش استفاده نمود که فشار نهایی وکیوم پمپ بستگی به فشار بخار روغن مورد استفاده دارد. برای بازدهی بهتر پمپ باید مایع در گردش همواره خنک باشد، قطعات متحرک پمپ را بصورت دوره‌ای بازدید و تعویض نمود. از ترکیب این پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ) با دیگر پمپ ها مانند اجکتور و روتس و … می‌توان تا فشار 〖۱۰〗^(-۲) میلی بار هم رسید.
از خروجی پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ) بعنوان کمپرسور گاز نیز می توان استفاده نمود که کاربرد بسیار زیادی درصنایع دارد. مثل گازCO2 کارخانه و گازهای فرآیندی نفت و گاز و همینطور انتقال کلیه مواد اسیدی و بازی که با هیچ پمپ دیگری امکان پذیر نباشد.

( پمپ وکیوم ، وکیوم پمپ ، پمپ وکیوم آبی ، وکیوم پمپ آبی ،  پمپ آبی ،  وکیوم آبی ،  پمپ وکیوم آب درگردش ، وکیوم پمپ آب در گردش ،  پمپ آب در گردش ، وکیوم آب در گردش ، پمپ وکیوم رینگ مایع ، وکیوم پمپ رینگ مایع ، پمپ رینگ مایع ، وکیوم رینگ مایع ، پمپ وکیوم خلاء آبی ، وکیوم پمپ خلاء آبی ، پمپ خلاء آبی ، وکیوم خلاء آبی ، پمپ وکیوم رینگ آبی ، وکیوم پمپ رینگ آبی ، وکیوم رینگ آبی ، پمپ رینگ آبی ، پمپ وکیوم خلاء آب در گردش ، وکیوم پمپ خلاء آب در گردش ، پمپ خلاء آب در گردش ، وکیوم خلاء آب در گردش ، پمپ وکیوم خلاء ،  وکیوم پمپ خلاء )

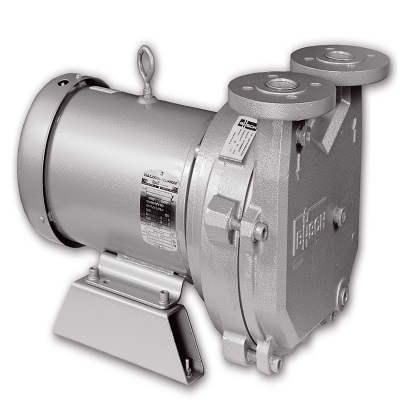

پمپ وکیوم آبی ( وکیوم آبی )

پمپ های وکیوم آبی را می توان به چهار روش اصلی دسته بندی کرد:

۱) پمپ وکیوم آبی ( وکیوم پمپ آبی ، پمپ خلاء آبی ، پمپ رینگ آبی ) بر اساس نوع میزان خلاء

• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) با خلاء mhg ab 80
• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) با خلاء ab mhg 30
•  پمپ های وکیوم رینگ روغن

۲) پمپ وکیوم آبی ( وکیوم پمپ آبی ، پمپ خلاء آبی ، پمپ رینگ آبی ) بر اساس نوع کوپله

• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) End Close

• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) کوپله با کوپلینگ و پولی و تسمه
• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) مگنت کوپلینگ

۳) پمپ وکیوم آبی ( وکیوم پمپ آبی ، پمپ خلاء آبی ، پمپ رینگ آبی ) بر اساس تعداد پروانه ها

• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) تک پروانه (Mono impeller)
• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) دو پروانه (two impeller -Two Stage)
• پمپ‌های وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) بیشتر از دو طبقه

۴) پمپ وکیوم آبی ( وکیوم پمپ آبی ، پمپ خلاء آبی ، پمپ رینگ آبی ) بر اساس سیلینگ

• پمپ‌های وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) با پکینگ (طناب گرافیت)
• پمپ‌های وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) با مکانیکال (Mechanical seals)

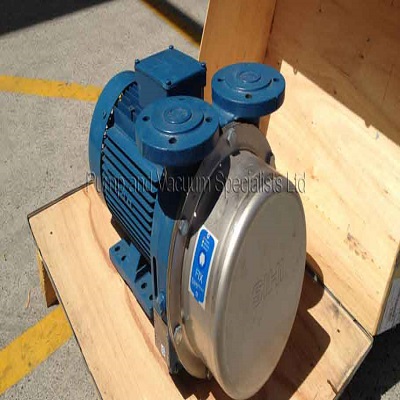

• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) با خلاء mhg ab 80

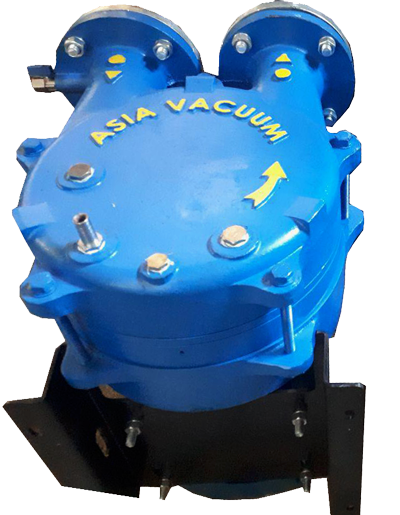

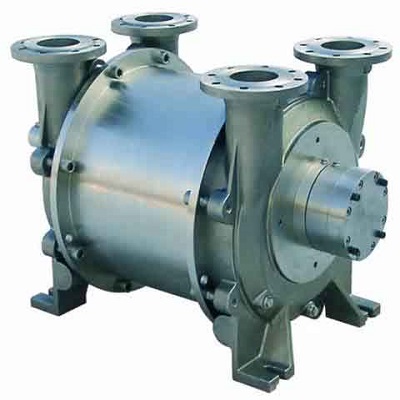

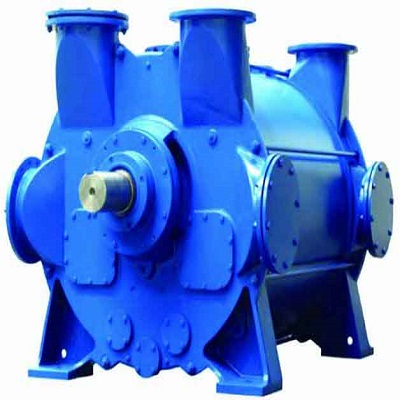

این دسته از وکیوم پمپ‌ها تک پروانه (یک مرحله ای) بوده و با ظرفیت‌های ۱۰ مترمکعب تا ۰۰۰/ ۲۰۰ مترمکعب در دنیا تولید می‌شود ظرفیت‌های کمتر از ۲۸۰ مترمکعب دارای یک پورت ورودی (مکش) و یک پورت خروجی (دهش) می‌باشند. درپمپ‌های با ظرفیت بالاتر به دلیل افزایش طول پروانه باید پورت‌ها دو برابر باشند. در این پمپ ها با نصب سوپاپ بر روی پورت خروجی می‌توان خلاء را به mhg ab30 هم رساند ولی کارائی پمپ‌های دو پروانه (دو مرحله ای) را ندارند.

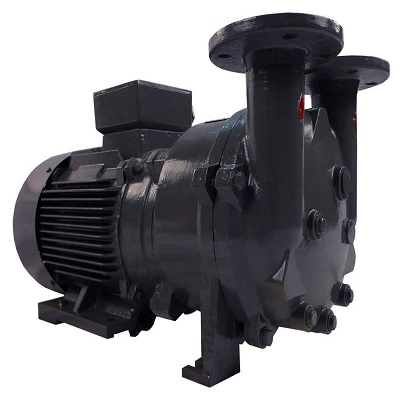

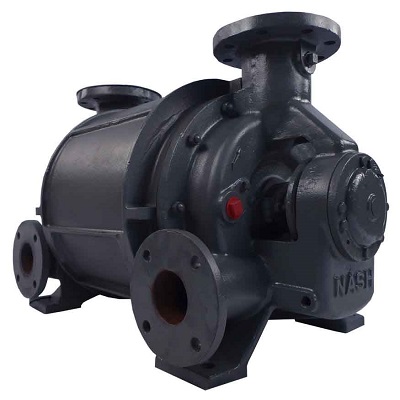

• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) با خلاء ab mhg 30

پمپ های وکیوم رینگ مایع که دارای دو پروانه (یکی کوچک و دیگری بزرگ) هستند دارای فشار ۳۰ میلی جیوه (mbar33) بوده از نظر سرعت به خلاء رسیدن و حفظ خلاء از پمپ های سوپاپ دار بسیار کارآمد تر هستند به هیچ وجه نمی توان وکیوم پمپ تک پروانه را با سوپاپ دار کردن جایگزین پمپ های دو مرحله نمود.

• پمپ های وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) رینگ روغن

در صورتی که سیال در گردش پمپ‌های وکیوم رینگ آبی روغن (روغن وکیوم) باشد به دلیل بالاتر بودن فشار نهایی روغن از آب خلاء تا ۱۰ میلی متر جیوه خواهد رسید. در این صورت برای کاهش حرارت روغن پمپ باید بصورت پکیج دارای مخزن روغن – سیستم سیرکولاسیون و سیستم خنک‌کننده باشد. از ترکیب پمپ‌های وکیوم رینگ آبی و روغنی با سایر پمپ‌ها مثل اجکتورها، بوسترها … می‌توان به خلاء های تا (۰٫۰۰۱ میلی بار نیز دست یافت.)

۲) دسته‌بندی پمپ‌های وکیوم آبی( وکیوم پمپ آبی ، پمپ خلاء آبی ، پمپ رینگ آبی )بر اساس نوع کوپله :

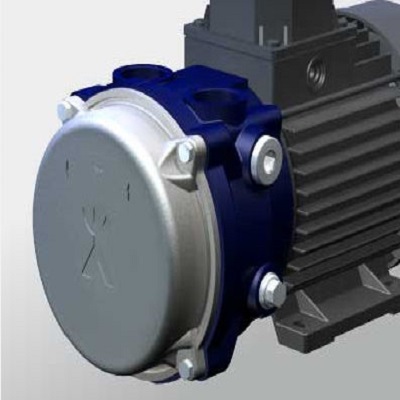

• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) End Close

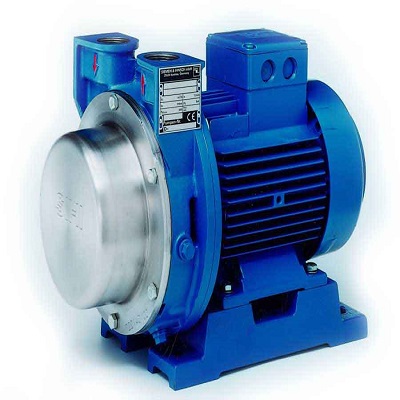

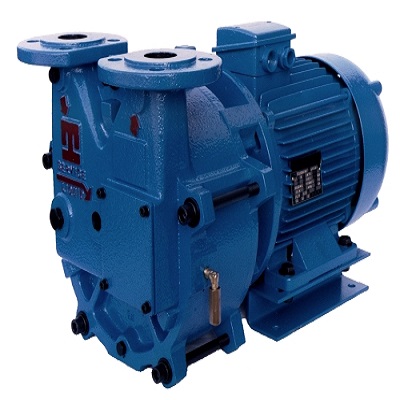

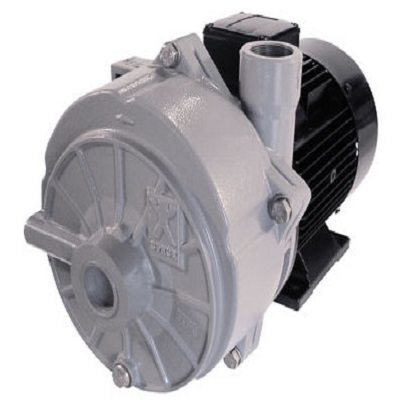

در پمپ های وکیوم end close تا (ظرفیت ۲۵۰ متر مکعب) (پروانه پمپ pump impeller) مستقیم به شافت الکتروموتور بسته شده و سیلندر پمپ به فلنچ الکتروموتور متصل می‌گردد.

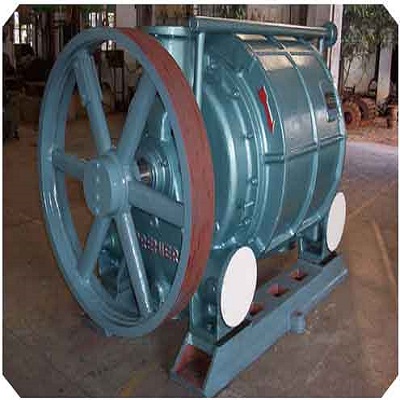

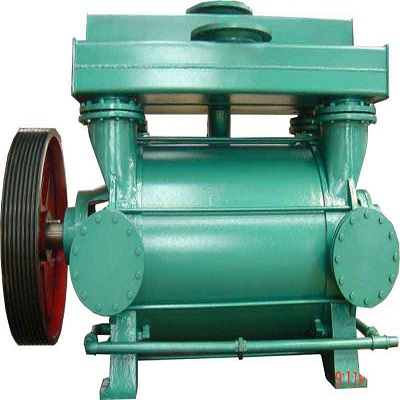

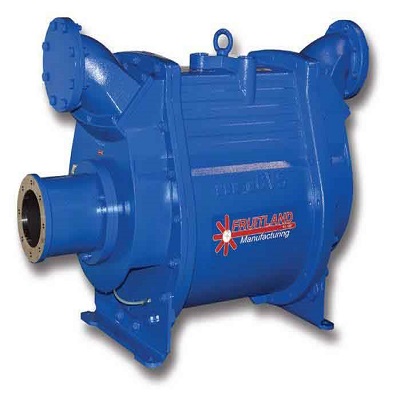

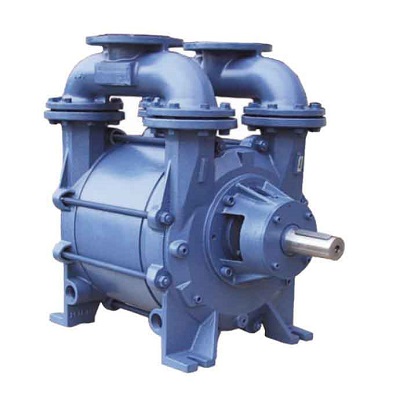

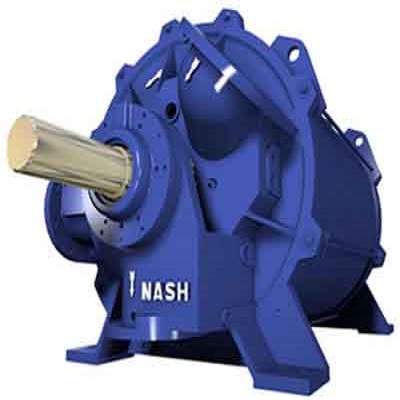

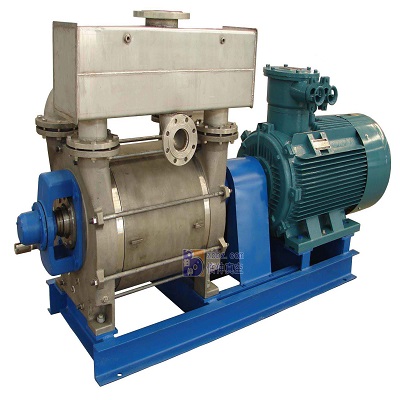

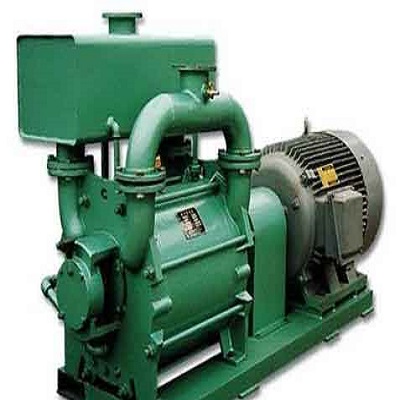

• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) کوپله با کوپلینگ و پولی و تسمه

در این تیپ پمپهای وکیوم پمپ و موتور با کوپلینگ و پولی و تسمه(بالای ۸۰۰ متر مکعب) به هم متصل می‌گردند.

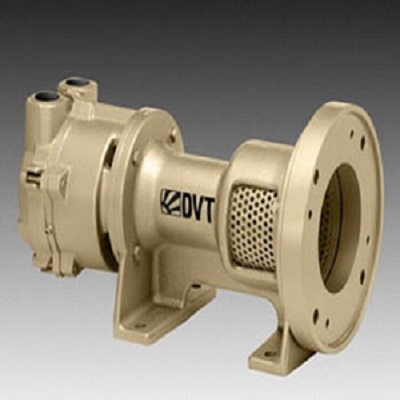

• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) مگنت کوپلینگ

در این پمپ‌ها شافت پمپ توسط یک مگنت کوپلینگ می‌چرخد.

۳) دسته‌بندی پمپ‌های وکیوم آبی( وکیوم پمپ آبی ، پمپ خلاء آبی ، پمپ رینگ آبی ) بر اساس تعداد پروانه‌ها :

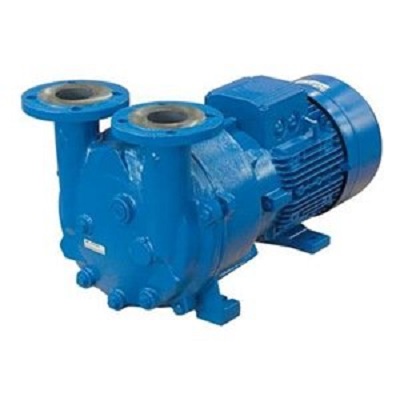

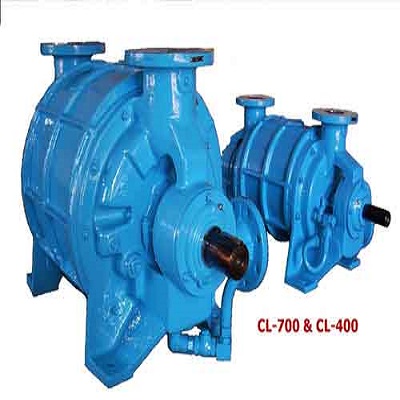

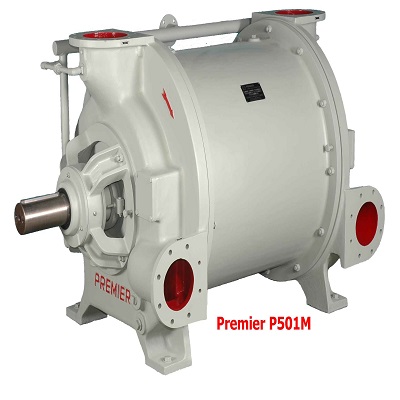

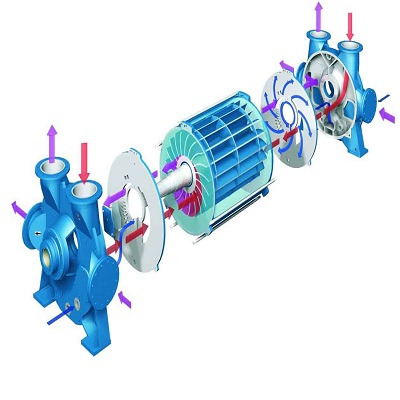

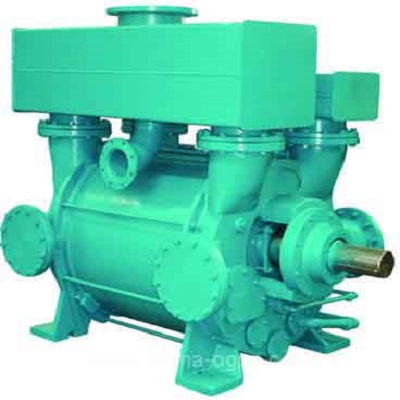

• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) تک پروانه (Mono impeller)

دارای یک پروانه بوده و بسته به میزان دبی پمپ از یک یا دو suction و همینطور دارای یک یا دو discharge می باشند.

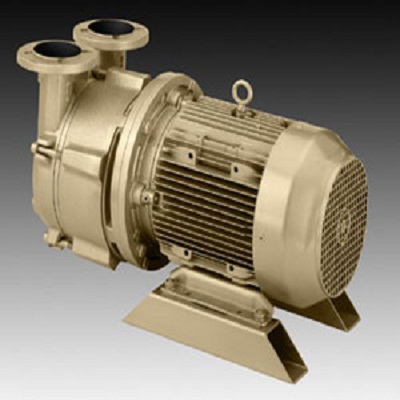

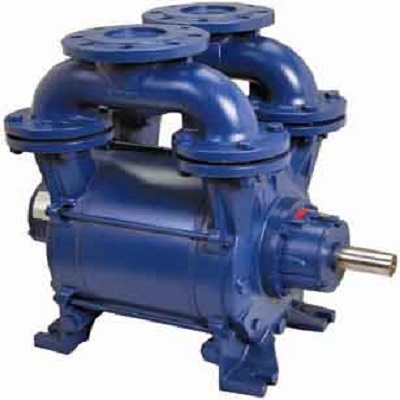

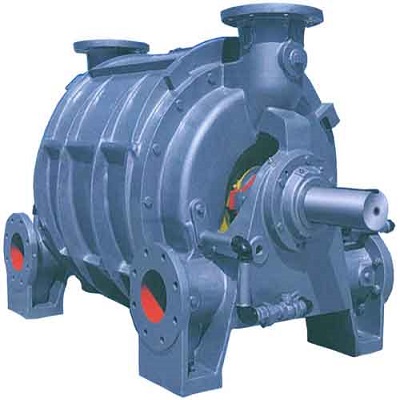

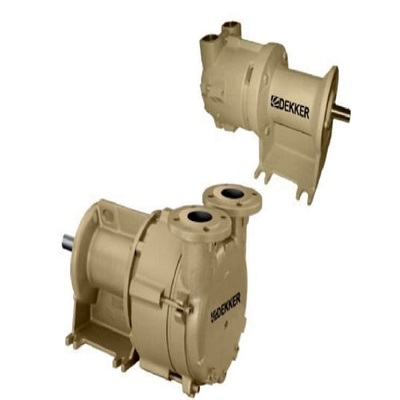

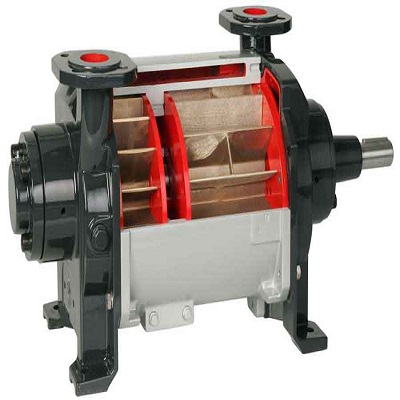

• پمپ وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) دو پروانه (two impeller -Two Stage)

این پمپ دارای دو پروانه بوده و بصورت دو پمپ عمل می‌کند. یکی بعنوان پمپ پشتیبان بوده و باعث افزایش میزان خلاء می‌شود. از این پمپ‌ها بعنوان (کمپرسور گازgas compressor) با فشار تا bar 5 هم می‌‎توان استفاده نمود.

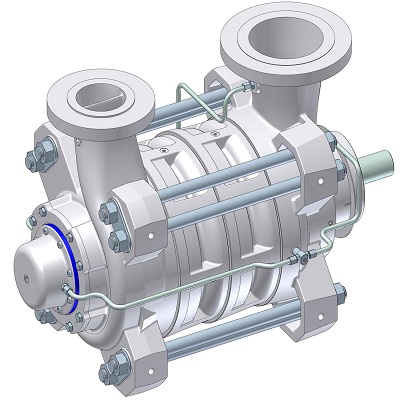

• پمپ‌های وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) بیشتر از دو طبقه

این وکیوم پمپ در قدیم با ظرفیت‌های(دبی) کوچک تولید می‌شدند. و دارای کارایی ضعیفی هستند.

۴) دسته‌بندی پمپ‌های وکیوم آبی ( وکیوم پمپ آبی ، پمپ خلاء آبی ، پمپ رینگ آبی ) از نظر سیلینگ

• پمپ‌های وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) با پکینگ (طناب گرافیت)

در این دسته از پمپ‌ها در محل عبور شافت از سرسیلندرها با پکینگ آب‌بندی شده تا هوا از بیرون به داخل پمپ راه پیدا کند.

• پمپ‌های وکیوم آبی ( پمپ خلاء آبی ، پمپ رینگ آبی ، وکیوم آب در گردش ) با مکانیکال (Mechanical seals)

محل خروج شافت از برندسرسیلندرها با سیل‌های کربنی، سرامیکی، استیل و … آب‌بندی می‌شود.
