شرکت صنایع وکیوم آسیا نماینده وکیوم  gev (وکیوم جو)پمپ وکیوم روغنی ایتالیا

شرکت صنایع وکیوم آسیا نماینده  gev (وکیوم جو)پمپ وکیوم روغنی ایتالیا

۰۲۱۶۶۷۹۱۷۷۵

۰۲۱۶۶۷۹۱۷۷۶

وکیوم GEV  یا وکیوم روغنی جو ایتالیا(وکیوم گیو ایتالیا)

شرکت صنایع وکیوم آسیا نماینده محصولات GEV این شرکت دارای یک سال گارانتی تعویض و ده سال خدمات پس از فروش می باشد
قطعات تمامی محصولات مصرفی در شرکت موجود می باشد و در صورت نیاز از شرکت صنایع وکیوم آسیا میتوانید تهیه فرمایید



سه نکته برای اندازه گیری مناسب پمپ خلاء(وکیوم)

سه نکته برای اندازه گیری مناسب پمپ خلاء(وکیوم)

 اگر پمپ خلا pump از کار بیفتد ، می توان یکپارچگی کلی سیستم شما را به خطر انداخت. تأسیساتی که به پمپ خلا جدید احتیاج دارد باید تمام متغیرهایی را تعیین کند که اندازه پمپ خلاuum کافی باشد. متأسفانه ، بسیاری از افراد این متغیرها را نادیده می گیرند. پمپ های خلاuum با اندازه نامناسب می توانند در بلند مدت هزینه تأسیسات شما را برآورده کنند. هنگام اندازه گیری پمپ خلاuum جدید خود از اشتباهات خودداری کنید. این سه نکته را بخاطر بسپارید. ۱٫ منحنی عملکرد را ارزیابی کنید اکثر تولید کنندگان پمپ های خلاuum اعداد حداکثر عملکرد را بر روی پمپ های تولید شده تبلیغ می کنند. اگرچه ممکن است بخواهید بدانید که پمپ خلاuum در شرایط اوج توانایی انجام کار را دارد ، اما این اندازه گیری به تنهایی به شما نشان نمی دهد که اندازه گیری حداکثر عملکرد در منحنی عملکرد پمپ چیست. فشار عملیاتی که در تاسیسات خود استفاده خواهید کرد باید زیر توانایی توصیه شده سازنده برای پمپ در سطح فشار مورد نظر باشد. با این کار اطمینان حاصل می کنید که در حین کار معمول پمپ خلاuum بیش از حد کار نمی کنید و به اندازه کافی شبکه ایمنی برای کنترل اوج گیری جریان گهگاهی دارید. برای اندازه گیری پمپ خلاuum خود فقط به اعداد حداکثر عملکرد اعتماد نکنید. این انتخاب می تواند منجر به خرابی زودرس تجهیزات شود. ۲٫ از اندازه گیری های ACFM استفاده کنید مصرف هوا (حجم مورد نیاز) اندازه گیری مهمی است که باید هنگام اندازه گیری پمپ خلا vac جدید برای تأسیسات خود در نظر بگیرید. واحد اندازه گیری که بسیاری از افراد استفاده می کنند SCFM (فوت مکعب استاندارد در دقیقه) است ، اما ارزیابی پمپ خلا pump از نظر SCFM تخمین دقیقی از توان پمپ را به شما نمی دهد. در عوض ، هرگونه مقایسه را با استفاده از ACFM (فوت مکعب واقعی در دقیقه) انجام دهید. اندازه گیری ACFM شرایط محیطی منحصر به فردی را که در مرکز شما وجود دارد در نظر می گیرد. این شرایط می تواند بر عملکرد پمپ خلا تأثیر بگذارد و از کارکرد پمپ با سرعت استاندارد جلوگیری کند. با استفاده از ACFM در تمام ارزیابی ها ، در آخر با یک پمپ خلاuum روبرو خواهید شد که توانایی پاسخگویی به نیازهای شما را در طول زمان دارد. ۳٫ اندازه لوله پمپ خلاuum که در تاسیسات خود نصب می کنید به عنوان بخشی از یک سیستم کار خواهد کرد. به منظور دستیابی به ایده دقیق از پتانسیل عملکرد یک پمپ خلا خاص ، پمپ را به عنوان بخشی از کل سیستم ارزیابی کنید. کوچکترین محدودیت در سیستم ، سرعت فشرده سازی هوا در تاسیسات شما را تعیین می کند. ممکن است فکر کنید که یک پمپ خلا بزرگتر ، حجم اضافی مورد نیاز شما را برای افزایش تولید داخل تأسیسات به شما می دهد. اگر یک سری لوله های کوچکتر دارید که به حرکت هوا اختصاص دارد ، قابلیت های پمپ خلا vac با قطر کم این لوله ها محدود می شود. برای استفاده از توان اضافی و ظرفیت بالاتر ارائه شده توسط پمپ خلا بزرگتر ، ممکن است لازم باشد کل سیستم خلاuum خود را تعمیر اساسی کرده و لوله های بزرگتری را نصب کنید. در ارزیابی پمپ خلا به عنوان یک جز مستقل اشتباه نکنید. به طور کلی سیستم به شما کمک می کند تا پمپ خلا size اندازه مناسب برای تأسیسات شما تعیین شود. پمپ های خلا vac جدید می تواند سرمایه گذاری قابل توجهی برای بسیاری از متخصصان مدیریت تاسیسات باشد. اگر م aلفه ای می خواهید که سیستم هوای فشرده موجود شما را تکمیل کند ، باید پمپ خلاuum خود را به طور دقیق اندازه کنید.

چگونه پمپ خلاء(وکیوم)انتخاب کنیم؟

چگونه پمپ خلاء(وکیوم)انتخاب کنیم؟



مرحله هنگام انتخاب پمپ خلاء(وکیوم)

ابتدا سطح خلا / فشار مورد نیاز را تعیین کنید.

پمپ های خلاuum آزمایشگاهی / تصفیه ای ،

پمپ های عمومی و خاص برای کاربردها در آزمایشگاه یا هرجایی که به خلا low کم نیاز باشد ، هستند. اکثر پمپ های آزمایشگاهی / فیلتراسیون دارای قابلیت خلا و فشار هستند. پمپ های خلأ خشن خلا for را برای برنامه های آزمایشگاهی و صنعتی تهیه می کنند که به سطح خلا less کمتر از ۱۰-۳ تور نیاز دارند. پمپ های با جاروبرقی بالا در بسیاری از برنامه های کاربردی که به جاروبرقی های بالاتر از ۱۰-۳ Torr نیاز دارند استفاده می شود. دوم ، ظرفیت هوای آزاد را تعیین کنید – هرچه ظرفیت هوای آزاد بیشتر باشد ، سریعتر محفظه را تخلیه می کند. در آخر ، بررسی کنید که آیا شما به یک پمپ روغن کاری شده یا روغن کاری نشده نیاز دارید. پمپ های روانکاری ظرفیت های بالاتر ، سطح خلا بالاتر و سر و صدای کمتری را ایجاد می کنند ، اما می توانند سیستم تخلیه شده را آلوده کرده و نیاز به نگهداری بیشتری داشته باشند. یک پمپ بدون روغن را برای خلاuum در یک سیستم تمیز و نگهداری کم انتخاب کنید. انواع پمپ خلاuum پمپ های خشک (بدون روغن) خلا clean تمیز را در کل محدوده خلا فراهم می کند. آنها به تعمیر و نگهداری کمی نیاز دارند و مواد زائد تولید نمی کنند. با این حال ، پمپ های خشک هزینه اولیه بالاتری دارند. پمپ های خشک متداول شامل پمپ های دیافراگم ، پیستون ، اسکرول و توربومولکولی هستند. پمپ های مبتنی بر آب خلا rough خشن را با حداقل هزینه اولیه با حداقل تعمیر و نگهداری فراهم می کنند. این پمپ ها در برابر خوردگی مقاوم هستند. با این حال ، آنها برای سیستم های حساس به بخار آب مناسب نیستند. دفع آب آلوده یکی دیگر از نگرانی های این پمپ هاست. پمپ های متداول بر پایه آب شامل پمپ های دمنده آب است. پمپ های روغن کاری شده با روغن سرعت پمپاژ بالا و طیف گسترده ای از خلاuum نهایی را با قیمت مناسب فراهم می کنند. با این حال ، پمپ ها به تعمیر و نگهداری معمول و تغییرات روغن نیاز دارند. روغن ممکن است خلا your شما را آلوده کند. همچنین پمپ ها برای محافظت از پمپ و محیط زیست به فیلترهای ورودی و خروجی احتیاج دارند. پمپ های روغنی روغنی متداول شامل پمپ های پره ای دوار و پمپ های دنده ای هستند. لوازم جانبی بخش مهمی از هر سیستم پمپاژ است. فیلتر ورودی پمپ شما را از گرد و غبار و آلودگی محافظت می کند. هنگام استفاده از پمپ روغن کاری شده با روغن ، فیلتر اگزوز محل کار شما را از مه آلودگی روغن دور نگه می دارد. تله ها از آسیب رساندن بخارات چگال به داخل پمپ شما جلوگیری می کنند. تنظیم کننده ها اغلب با فشار سنج یا خلاuum برای کنترل فشار سیستم استفاده می شوند.

محاسبات حجم وسایز پمپ وکیوم مورد نیاز چطور است؟

محاسبات حجم وسایز پمپ وکیوم مورد نیاز چطور است؟

درباره اصطلاحات SCFM و ACFM سردرگمی زیادی وجود دارد. SCFM در شرایط استاندارد اندازه گیری می شود (۶۸ درجه فارنهایت ، ۲۹٫۹۲ “جیوه یا ۱۴٫۷ psia). ACFM در شرایط واقعی ورودی اندازه گیری می شود. تبدیل از SCFM به ACFM و بالعکس ، از قوانین ایده آل گاز به طور خاص قانون Boyle گرفته شده است. قانون بویل می گوید که حجم و فشار گاز به طور معکوس با یکدیگر تغییر می کند ، یعنی اگر فشار در سیستم کاهش یابد (خلا vac بالاتر) ، حجم گاز اشغال شده مطابق فرمول زیر به طور متناسب افزایش می یابد:

P1 V1 = P2 V2

به عبارت دیگر ، حاصل فشار و حجم اولیه برابر با حاصل فشار و حجم نهایی است. وقتی از این فرمول در محاسبات خود استفاده می کنیم ، مقادیر باید به صورت مطلق باشند ، به عنوان مثال ، “Hg مطلق یا Torr.

مثال ۱: ۲۰ SCFM هوا را به ACFM در سطح خلاuum 25 “Hg در سطح دریا تبدیل کنید. ما ابتدا گیج ۲۵ “Hg را به” Hg مطلق: P2 = 29.92 – 25 = 4.92 “HgA یا ۱۲۵ Torr تبدیل می کنیم. اکنون از فرمول بالا استفاده کرده و اعداد را پر می کنیم:

۲۹٫۹۲x 20 SCFM = 4.92 x V2 ACFM

V2 = (29.92/4.92) x 20 = 121.6 ACFM

مثال ۲: مشتری یک پمپ ۲۰۰ ACFM نصب کرده است که سطح خلا of 22 “Hg را نگه می دارد و آنها می خواهند سطح خلاuum را به ۲۶” Hg افزایش دهند. برای محاسبه ظرفیت پمپ مورد نیاز برای رساندن خلا به سطح بالاتر ، سطح خلا vac ذکر شده را به عبارات مطلق تبدیل می کنیم:

  • P1 = 29.92 – 22 = 7.92” HgA
  • P2 = 29.92 – 26 = 3.92” HgA



ما از فرمول استفاده می کنیم:



۷٫۹۲x 200 ACFM = 3.92 x V2 ACFM

بنابراین ، برای افزایش سطح خلا to به ۲۶ “Hg مشتری باید ظرفیت پمپ را از ۲۰۰ ACFM به ۴۰۰ ACFM دو برابر کند. مثال ۳: این نشان دهنده تأثیر افت فشار در لوله کشی ورودی و فیلترها بر ظرفیت پمپ است. مشتری به ظرفیت کل ۱۰۰ SCFM در سطح خلا ۲۴ “Hg در سطح دریا نیاز دارد. تلفات خط ورودی ، از جمله فیلترهای ورودی ، ۲ “Hg است. برای محاسبه ظرفیت واقعی پمپ مورد نیاز ، ابتدا تبدیل به ACFM را براساس ۲۴ “Hg انجام می دهیم. P2 = 29.92 – 24 = 5.92 “HgA.

۲۹٫۹۲x 100 SCFM = 5.92 x V2 ACFM

V2 = (29.92/5.92) x 100 = 505 ACFM

بدون تلفات خط ، ما به یک پمپ خلاuum با اندازه ۵۰۵ ACFM در ۲۴ “Hg نیاز داریم. اگر اثر خط ورودی و تلفات فیلتر را بر روی ظرفیت پمپ مورد نیاز بررسی کنیم ، ظرفیت مورد نیاز به میزان قابل توجهی افزایش می یابد. ابتدا تبدیل

P2 = 29.92 – 24 – 2 = 3.92” HgA.

۲۹٫۹۲x 100 SCFM = 3.92 x V2 ACFM

V2 = (29.92/3.92) x 100 = 763 ACFM

این نشان می دهد که برای غلبه بر افت فشار ۲ “در ۲۴” Hg ، ظرفیت پمپ باید ۳۳٪ بیشتر باشد. توجه: محاسبات فوق همه بر اساس درجه حرارت ثابت است. اگر درجه حرارت از یک شرایط به شرایط دیگر متفاوت باشد ، باید اصلاح شود. در این صورت برای جزئیات بیشتر با کارخانه ما تماس بگیرید. جدول زیر تأثیر لوله کشی ورودی با اندازه کم و فیلترهای ورودی کثیف را بر ظرفیت یک پمپ در چهار افت فشار مختلف ورودی در محدوده خلا from از ۱۵-۲۸ “Hg در سطح دریا نشان می دهد.





Inlet_Volume_Calculations_Graph









چرا پمپ وکیوم را در خروجی کندانسور نصب می کنند؟

چرا پمپ وکیوم را در خروجی کندانسور نصب می کنند؟

. … از آنجا که پمپ وکیوم  از آب استفاده می کند ، بیشتر بخار آب متراکم می شود و هوای غیرقابل چگال از بین می رود. خلا خفیف در کندانسور مانع از ایجاد فشار در خروجی توربین می شود و اطمینان حاصل می کند که از تمام بخارها برای تأمین انرژی مکانیکی برای اجرای توربین و ژنراتور استفاده می شود.

وکیوم فیلتر vacuum filtration

در وکیوم فیلترها بر عکس فیلتر های فشاری نیروی محرکه فیلتراسیون توسط پمپ خلاء و ایجاد مکش از محل خروج فیلتریت صورت میپذیرد. در عمل وقتی که نسبت ذرات ریز در دوغآب ورودی کم باشد یک تجهیز وکیوم فیلتر میتواند کیکی با رطوبت معادل فیلتر های فشاری بدهد و با توجه به رطوبت کیک یکسان چون وکیوم فیلتر ها اغلب به صورت پیوسته و سیستم تخلیه کیک و شستشو پارچه فیلتر به صورت اتومات کار میکنند انتخاب آنها نسبت به فیلتر های فشاری در میزان کیک بالا ارجحیت دارد.

وکیوم فیلترها در انواع مختلف وجود دارند که هم میتوانند به صورت پیوسته و هم به صورت نا پیوسته طراحی شوند. دو نوع مرسوم نوع نا پیوسته (batch)  وکیوم لیف فیلتر (vacuum leaf filter) و وکیوم ناچ فیلترها (vacuum nutsche filter)  هستند که هر دو قیمت پایینی دارند و بسیار کار آمد هستند.این فیلترها معمولا در سیستم های فرآیندی که به صورت ناپیوسته طراحی شده اند بسیار کارآمد می باشند.

با توجه به قابلیت کیک گیری بالا در وکیوم فیلتر های پیوسته و همچنین تخلیه کیک و شستشوی پارچه در این فیلتر ها، فیتر های وکیوم پیوسته به صورت گسترده در صنعت جایگاه خود را پیدا کرده اند و با توجه به اهمیت ظرفیت کیک گیری بالا یا سطح فیلتراسیون سطح بالا به صورت های متفاوت وکیوم بلت فیلتر،وکیوم درام فیلتر،وکیوم دیسک فیلتر و …. طراحی شده اند که از مهمترین کاربری آنها میتوان به فرآیند تولید گلوتن، نشاسته، صنایع معدنی(خروجی کنسانتره و باطله در فلوتاسیون و فرآیند لیچینگ) ، صنایع دارویی جهت انتی بیوتیک سازی و …. اشاره کرد.



وکیوم فیلتر ها ماشین هایی هستند که با توجه به قابلیت خود کاربردهای متنوعی در صنایع شیمیایییا غذایی و دارویی پیدا کرده اندسطح فیتراسیون انواع مختلف تجهیزات فیلتراسیون تحت خلا عبارتند از:

  • درام فیلتر ها :تا ۱۰۰ متر مربع
  • دیسک فیلتر ها تا ۴۰۰ متر مربع
  • وکیوم طبقه نواری تا ۱۲۰ متر مربع
  • تیتینگپن و تیبل فیلتر ها ۲۵۰ متر مربع

انواع مختلف وکیوم فیلتر ها به صورت زیر دسته بندی میشوند:

https://asiapumps.ir

فواید و معایب وکیوم فیلتر ها:

فواید:

  • بصورت پیوسته کار میکنند
  • با توجه به شستشو از نوع جریانمخالف شستشوی بسیار خوبی از کیک صورت میگیرد.
  • فیلتریت نسبتا شفافی دارد
  • در طول فرابند کیک حاصل از فیلتراسیون جهت کنترل کیفیت در دسترس میباشد
  • دارای قابلیت کنترل فرایندی بالایی میباشد
  • قابلیت ساخت با انواع متنوعی از مواد را دارند

معایب:

  • رطوبت باقی مانده در کیک نسبتا زیاد میباشد
  • دستگاه بسیار مشکل استا در فرایند های که با حلال ها کار میکنیم استفاده از این تجهیزات خیلی مشکل است.
  • تمیز کردن آن بسیار مشکل است
  • برق مصرفی زیادی توسط پمپ خلا استفاده میشود.

گروه مهندسی تریس با سال ها تجربه در زمینه فرآیند های فیلتراسیون و سازنده تخصصی دستگاه وکیوم بلت فیلتر و وکیوم درام فیلتر آماده ارائه مشاوره فنی در راستای اتنخاب بهینه ترین تجهیز می باشد

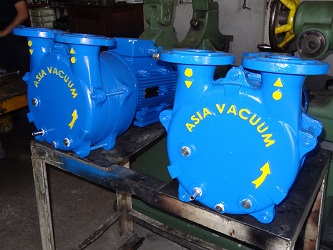

فناوری  پمپ های وکیوم آبی

فناوری  پمپ های وکیوم آبی

رینگ مایع فناوری طراحی در پشت پمپ های خلا ring حلقه مایع برای دستیابی به عملکردی بهینه و قابل اطمینان برای تقاضای دقیق محیط های سخت صنعتی پیشرفته است. پمپ های خلا ring حلقه مایع یک راه حل اقتصادی و قوی برای پاسخگویی به نیازهای خاص مشتری است. متراکم شدن بخارات می تواند یک پاداش ظرفیت تولید کند هوای خشک یا مخلوط گاز خشک از خلا vac به فشار اتمسفر در پمپ حلقه مایع فشرده می شود تقریباً به همان روشی که در هر پمپ نوع تغییر مکان دیگری وجود دارد ، با این تفاوت که افزایش دمای جریان گاز از طریق پمپ کمتر است . مخلوط های هوا یا گاز مرطوب حاوی بخار چگالش کاملاً متفاوت عمل می کنند. مقداری از بخار ورودی پمپ حلقه مایع هنگامی که توسط مایع آب بند دمای پایین خنک می شود ، متراکم می شود. میعانات با مایع آب بندی مخلوط می شوند. در حال حاضر ، این یک فضای بسیار کاهش یافته را اشغال می کند به عنوان در تضاد با بعد حجمی سابق خود را هنگامی که آن را یک جز component از جریان گاز ورودی بود. این کاهش حجمی به یک جایزه ظرفیت تبدیل می شود. تنها بخاری که می تواند به اندازه کافی زود متراکم شود تا از فشرده سازی خارج شود ، به پاداش ظرفیت ورودی کمک می کند. در هر محفظه روتور ، تراکم باید قبل از عبور آن محفظه از ورودی باشد. هرگونه تراکمی که پس از قطع رخ دهد تاثیری در ظرفیت ورودی پمپ نخواهد داشت. پمپ های خلا ring حلقه مایع می توانند مقادیر زیادی مایعات را از طریق درگاه ورودی خود با کاهش قابل توجه ظرفیت گاز کنترل کنند. برای به حداکثر رساندن پاداش تراکم ، مقداری از مایع اغلب در لوله های ورودی ، بالادست خود پمپ خلاuum پاشیده می شود. حلقه مایع چگونه کار می کند تعمیر و نگهداری آسان و طول عمر بیشتر پمپ – پمپ های خلا ring حلقه مایع در ساخت مقاوم هستند و فقط یک قسمت متحرک دارند ، روتور است که بر روی شافت نصب شده توسط مجموعه ای از بلبرینگ ها نصب شده است که برای یک عمر طولانی کار می کنند و دارای کار مداوم هستند. این با سایش کمتر و نگهداری ساده و مقرون به صرفه به نفع کاربر است. محیط زیست – پمپ ها به تعویض روغن ، فیلتر ، روغن قابلمه ها ، کندانسور و غیره احتیاج ندارند. به همین دلیل ، اتاق های کارخانه تمیز ، عاری از آلودگی روغن و تخلیه روغن در فاضلاب هستند.
